ACQUA CALDA
Bollitori e scambiatori per la produzione e l’accumulo di acqua calda sanitaria in ambito civile e industriale.
ACQUA CALDA
I sistemi per la produzione e l’accumulo di acqua calda sanitaria comprendono bollitori, scambiatori di calore e serbatoi in pressione progettati per garantire efficienza, sicurezza e continuità di servizio negli impianti civili e industriali. Le diverse configurazioni disponibili – con scambiatori estraibili, a piastre, ad intercapedine o con intercapedine in pressione – permettono di rispondere a un ampio ventaglio di esigenze impiantistiche, assicurando resistenza ai cicli termici, qualità igienica certificata e possibilità di integrazione con caldaie, impianti a vapore o sistemi solari.

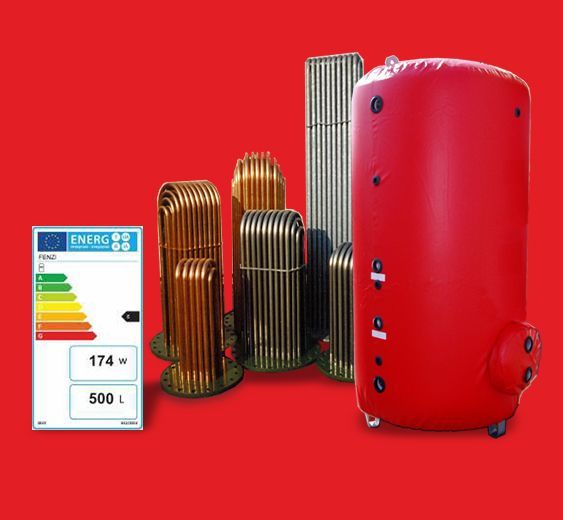

100-Bollitori con scambiatori estraibile
a fascio tubiero per riscaldamento
I serbatoi del tipo
100 sono prodotti in una serie di 12 elementi con
capacità variabile fra 150 e 5000 litri.
Essi sono prodotti in
acciaio e vengono protetti superficialmente con
speciali resine termoindurenti, le quali garantiscono ottime prestazioni dal punto di vista
igienico-alimentare e buona
resistenza agli shock termici.
In alternativa vengono prodotti in acciaio inox, che è quanto di meglio si possa utilizzare sotto tutti i punti di vista, sia igienico che di durata.
Sono dotati di scambiatori a fascio tubiero estraibili che possono essere in:
- acciaio inox
- rame
Grazie alla loro intercambiabilità, si può dotare il bollitore dello scambiatore più idoneo in funzione della potenzialità richiesta.
È comunque preferibile far lavorare il bollitore a basse temperature, per garantirne una maggiore durata e ridurre le dispersioni termiche.
Tutti i bollitori sono dotati di:
- anodo di magnesio, da controllare periodicamente
- coibentazione con finitura esterna in lamierino zincato e preverniciato
Questi apparecchi sono adatti alla
produzione di acqua calda di consumo in abbinamento con
caldaie ad acqua o vapore.
L’estesa gamma delle capacità e la possibilità di adottare lo scambiatore più idoneo permette di coprire l’intero campo
civile e industriale.
Per quanto riguarda l’installazione, vedere il manuale allegato al serbatoio.

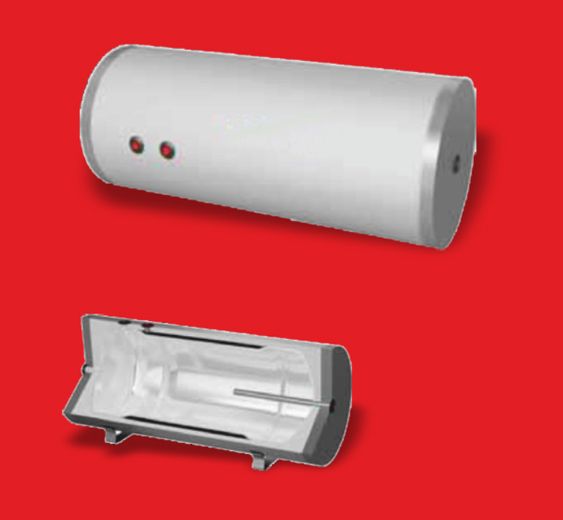

105-Bollitori ad intercapedine installazione a muro
Impiego: produzione ed accumulo di acqua calda sanitaria (ACS).
Materiali e rifiniture: acciaio rivestito in Polywa®rm, certificazioni ACS – SSICA – EN 16421, idoneo per acqua potabile ai sensi del D.M. 174/2004.
Scambiatore di calore:
Scambiatore
ad intercapedine posizionato sulla virola del bollitore.
Coibentazione:
Poliuretano espanso rigido ad elevato isolamento termico.
Rivestimento esterno:
PVC
Protezione catodica:
Anodo di magnesio
Durata: 5 anni (vedi condizioni generali di vendita)
Accessori e ricambi: consultare la relativa sezione.

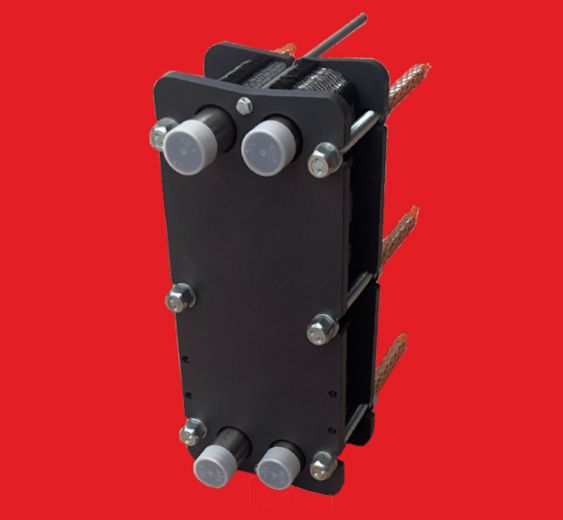

110-Scambiatori a piastre
Gli scambiatori di calore a piastre modello
R5 sono sistemi
istantanei per la produzione di acqua calda sanitaria.
Essi rappresentano un’evoluzione consolidata nel campo termotecnico, il cui obiettivo principale è il
contenimento energetico.
Gli scambiatori per produzione istantanea hanno il vantaggio di consumare solo l’energia effettivamente richiesta.
Sono costituiti da un insieme di moduli (piastre) che, assemblati in un pacco, formano il percorso primario e secondario in perfetta controcorrente.
Caratteristiche costruttive:
- piastre a contatto con il prodotto in acciaio inox AISI 316L
- guarnizioni in EPDM
- fusti di chiusura fisso e mobile
- tiranti filettati
- guide di allineamento
Grazie alla loro progettazione, è possibile inserire ampie superfici di scambio in spazi ridotti, rendendo lo scambiatore ideale dove lo spazio è limitato e sono richieste grandi potenzialità.
Pressione massima: 16 BAR
Temperatura massima: 140 °C
Telaio: acciaio verniciato
018-Accumulo acqua calda in pressione
Generale:
I serbatoi di accumulo tipo
018 sono prodotti in una serie di 13 elementi, con
capacità variabili fra 100 e 5000 litri.
Essi sono prodotti in
acciaio e vengono protetti superficialmente con
speciali resine termoindurenti, per garantire qualità igienica e resistenza agli shock termici.
In alternativa vengono prodotti in
acciaio inox.
Questi serbatoi possono essere forniti
con o senza coibentazione.
Quando destinati al contenimento di acqua con temperatura superiore o inferiore all’ambiente, è consigliabile adottare la versione
coibentata, che assicura il massimo mantenimento della temperatura interna con
minima dispersione termica.
Pressione massima di esercizio: 6 BAR
(Su richiesta disponibili versioni per pressioni superiori)
Possono essere di tipo:
- verticale
- orizzontale

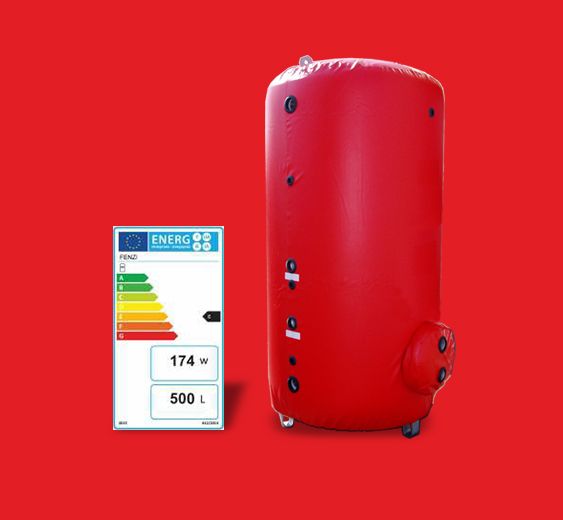

014-Bollitori solari con scambiatori estraibile
a fascio tubiero
I serbatoi del tipo
014 sono prodotti con capacità variabile fra
150 e 5000 litri.
Prodotti in
acciaio con protezione mediante
resine termoindurenti, garantiscono igiene e resistenza agli shock termici.
Disponibili anche in acciaio inox, soluzione ottimale sotto ogni punto di vista.
Sono dotati di:
- scambiatori a fascio tubiero estraibili
- possibilità di scegliere scambiatori in acciaio inox o rame
- intercambiabilità, per adeguare la potenzialità richiesta
- anodo di magnesio da controllare periodicamente
È preferibile il funzionamento a basse temperature per prolungare la durata dell’apparecchio e ridurre le dispersioni termiche.
Coibentazione disponibile in:
- lamierino zincato e preverniciato
- poliuretano e scay
Idonei per la produzione di acqua calda in abbinamento a pannelli solari.
La serie 014-I prevede uno scambiatore supplementare per integrazione con caldaia.
Domande frequenti sui sistemi per acqua calda
La produzione e gestione dell’acqua calda richiede dispositivi progettati per garantire continuità, sicurezza e performance elevate, sia in ambito domestico che industriale. Le varie configurazioni disponibili – scambiatori estraibili, a piastre, ad intercapedine o accumuli in pressione – rispondono a specifiche esigenze impiantistiche.
1. Quali capacità sono disponibili per i bollitori tipo 100 e 014?
Entrambi i modelli sono disponibili con capacità da 150 a 5000 litri.
2. A cosa serve lo scambiatore estraibile?
Permette di selezionare il materiale più idoneo (rame o inox) e di adattare la potenzialità del bollitore.
3. L’anodo di magnesio va sostituito?
Deve essere controllato periodicamente e mantenuto efficiente per evitare danni al serbatoio.
4. Gli scambiatori a piastre sono adatti spazi ridotti?
Sì, il loro design permette di ottenere ampie superfici di scambio in spazi molto piccoli.
5. I serbatoi di accumulo tipo 018 possono funzionare a pressioni superiori?
Sì, su richiesta è possibile realizzarli per pressioni più elevate.
Richiedi informazioni sui sistemi per acqua calda
La gamma dedicata alla produzione e all’accumulo di acqua calda copre tutte le esigenze degli impianti civili e industriali, con bollitori, scambiatori e serbatoi progettati per elevate prestazioni e massima affidabilità.
